Warmluft-Schichtenkollektor
01.10.2008 von michey
Allgemeines über den Warmluft-Schichtkollektor
Das Ziel des Projekts ist die Entwicklung eines Warmluft-Schichtkollektors, der mit der Regionalwährung „Elbtaler“ in Dresden bezahlbar ist. Bei der Entwicklung des Warmluft-Schichtkollektors ist von vornherein ein Umdenken nötig. Die Verwendung von Materialien wie Kupfer, Stahl und Kunststoffe soll in diesem Fall so weit wie möglich vermieden werden. Die Fertigung des Kollektors muss, so weit wie möglich ohne den Zukauf von Materialien und Arbeitszeit außerhalb der Region auskommen, weil diese in Euro bezahlt werden müssen. Dies stellt an den Entwickler ungewohnte Herausforderungen. Zusätzlich soll der Kollektor so entwickelt werden, dass er möglichst ohne die Investition von Finanzkapital auskommt. Aus diesem Grund soll die „Methode der Selbstfinanzierung“ angewendet werden.
Phase 1: Fertigung eines Modells des Warmluft-Schichtkollektors aus Pappe im kleineren Maßstab
Der Prototyp des Kollektors soll von Anfang an seine Kosten durch eigene Erträge erwirtschaften, indem der Prototyp des Kollektors an einen Kunden verkauft wird. Das heißt, dass der Prototyp des Kollektors auf Anhieb funktionieren muss. Darum wird zuerst ein Modell aus Pappe gefertigt, um erste praktische Erfahrungen zu sammeln.

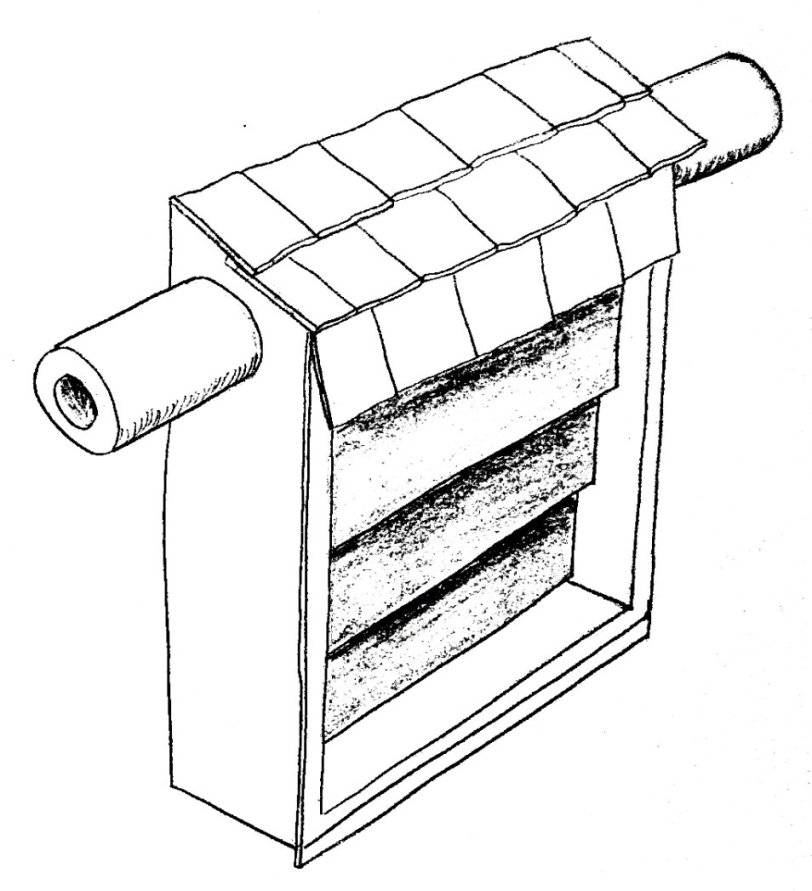

Konzept des Warmluft-Schichtkollektors

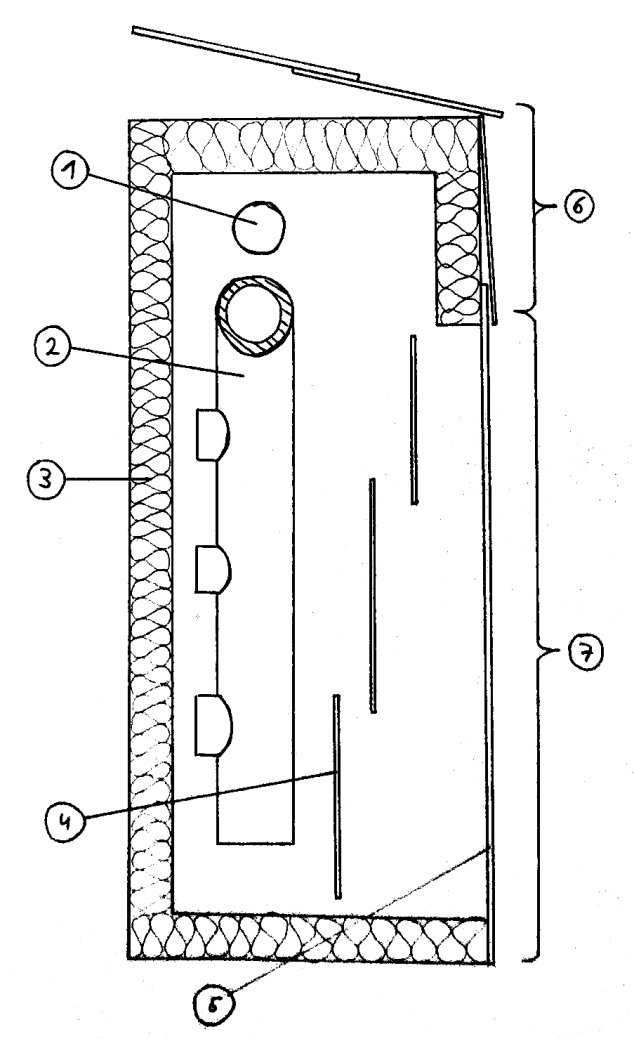

Querschnitt durch den Kollektor: Abluftrohr (1), Schichtladerohr (2), Isolation (3), Absorberflächen (4), Glasplatte (5) Luftsammelraum(6), Absorberraum (7)

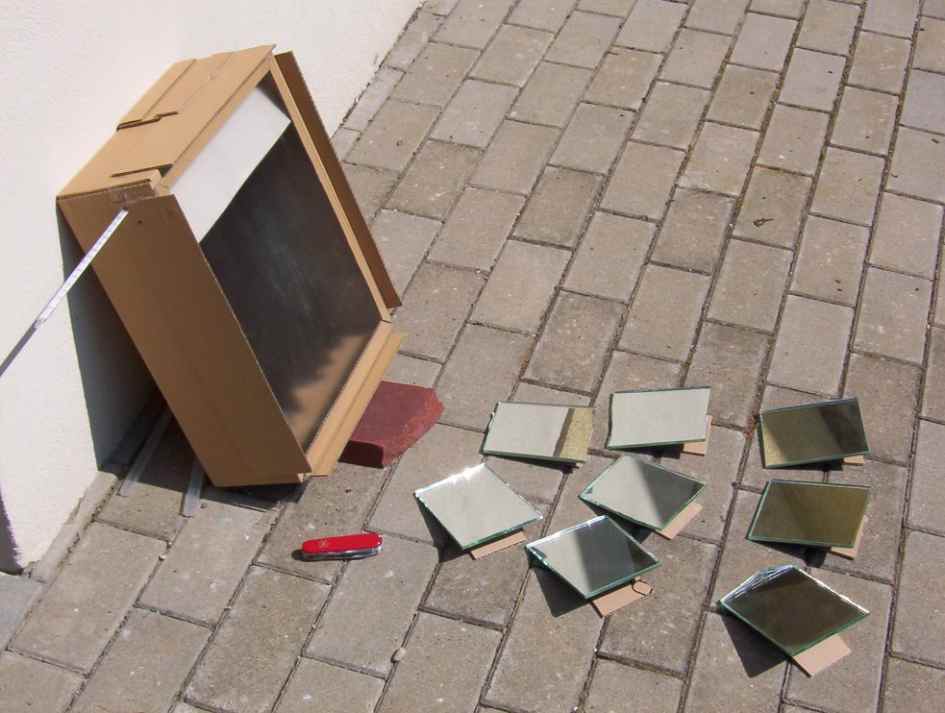

Modell des Warmluft-Schichtkollektors: Die Sonne steht im Sommer sehr hoch am Himmel. Da der Kollektor aber für den tiefen Sonnenstand im Herbst und im Winter konzipiert ist, wurde die fehlende Sonnenstrahlung bei diesem Versuch durch reflektiertes Sonnenlicht von kleinen Spiegelflächen ergänzt.

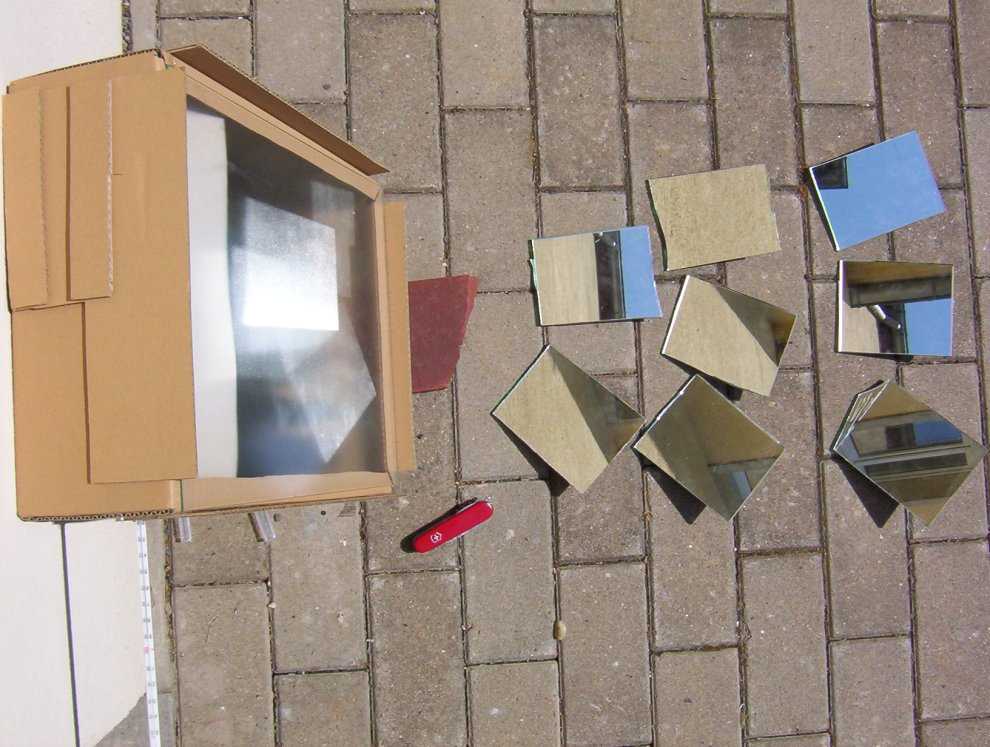

Draufsicht auf das Modell des Warmluft – Schichtkollektors

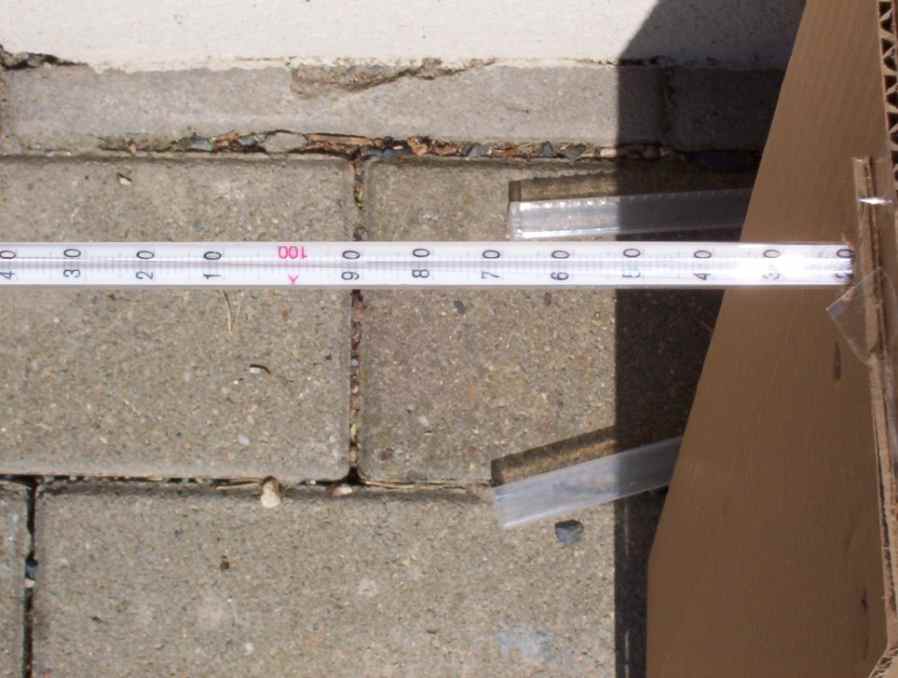

Das Thermometer zeigt eine Temperatur im Luftsammelraum des Kollektors von 89°C. Der Kollektor besitzt keine Wärmeisolation. Die Umgebungstemperatur liegt bei 28 °C.

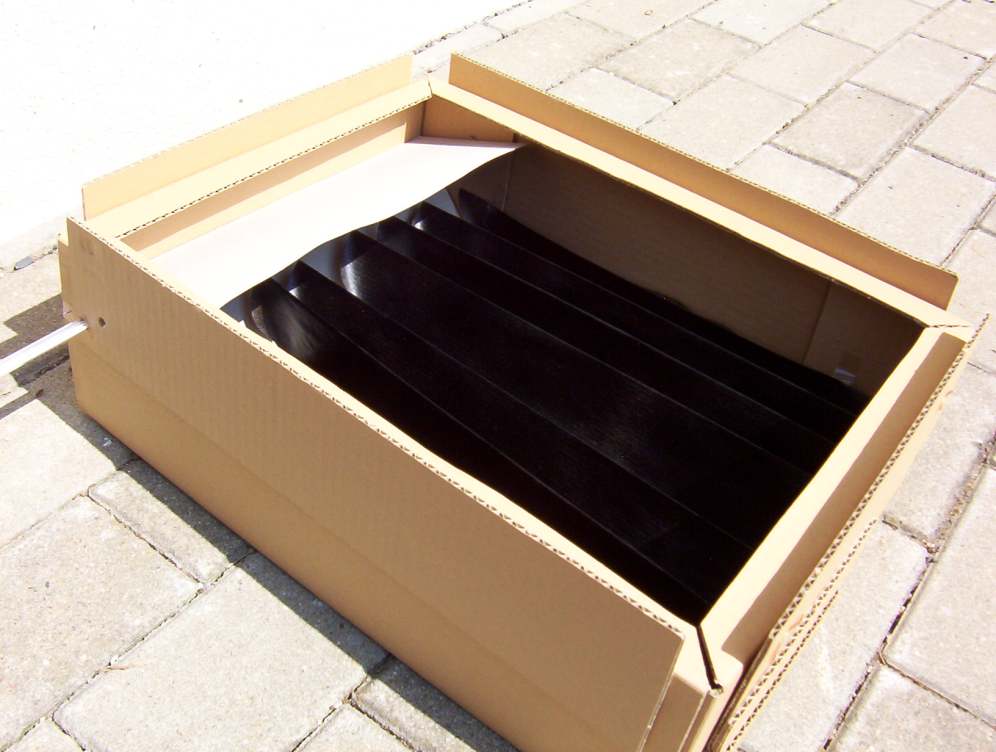

Innenansicht des Kollektor-Modells: Der Luftsammelraum wurde durch ein Stück Pappe (grau) realisiert, dass den direkten Kontakt der heißen Luft im Luftsammelraum mit der Wand des Kollektors verhindert. Das Schichtladerohr wurde im Modell weggelassen.
